6.2 - Les Compteurs:
6.2.1 -
Compteurs asynchrones.
Les compteurs sont réalisés avec des bascules montées en séries. Une bascule commande la suivante.

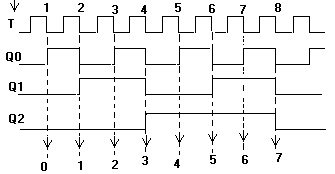

Exemple de compteur à trois bascules T.
Avec 3 bascules on compte jusqu'à 7, la huitième impulsion ramène le compteur à zéro.
Un compteur à n sorties compte jusqu'à (2^n-1).Chaque chiffre est codé en binaire pur.
| Décimal | |
Q2 |
Q1 |
Q0 |
| 0 | | 0 | 0 | 0 |
| 1 | | 0 | 0 | 1 |
| 2 | | 0 | 1 | 0 |
| 3 | | 0 | 1 | 1 |
| 4 | | 1 | 0 | 0 |
| 5 | | 1 | 0 | 1 |
| 6 | | 1 | 1 | 0 |
| 7 | | 1 | 1 | 1 |
6.2.2 -
Compteurs synchrones.
Les compteurs sont réalisés avec des bascules JK. Les impulsions sont appliquées sur l'entrée H de chaque bascule.
Les entrées J et K de la première bascule sont maintenues en l'air ou au niveau 1.
Les bascules T obtenues ont leur sortie Q qui changent d'état pour chaque front descendant à l'entrée H.
A la quatrième impulsion (sur son front descendant), les deux bascules sont remises à zéro.

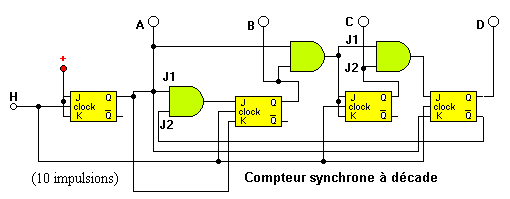

6.2.3 -
Compteurs synchrones à décade (DCB).
A la dixième impulsion les bascules sont remises à zéro.
