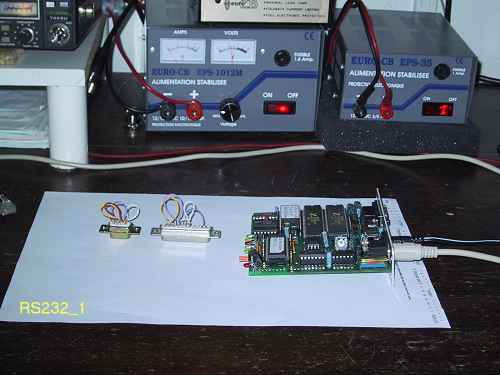

Un bouchon pour contrôler le fonctionnement du port série d'un PC.
Cela permet de contrôler si un signal est correct.
On on envoie le signal (la sortie Tx) sur l'entrée Rx.
Si les signaux sont corrects, le port fonctionne correctement.
Pour une sortie série 25 broches, il faut un connecteur femelle 25 br.
Pour une sortie série 9 broches, il faut un connecteur femelle 9 br.

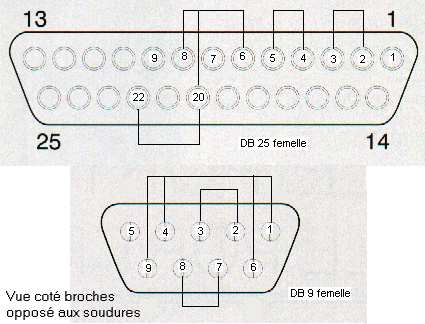

Avec une DB25F il faut établir les connexions suivant le tableau n°1.
Avec une DB9F il faut établir les connexions suivant le tableau n°2.
Les liaisons sont effectuées avec des petits fils de cablage de couleur.
Il faut ensuite télécharger un petit logiciel comme celui de Radio Pratique.
